一、激光干涉儀在機床領域的應用解決方案-背景及標準

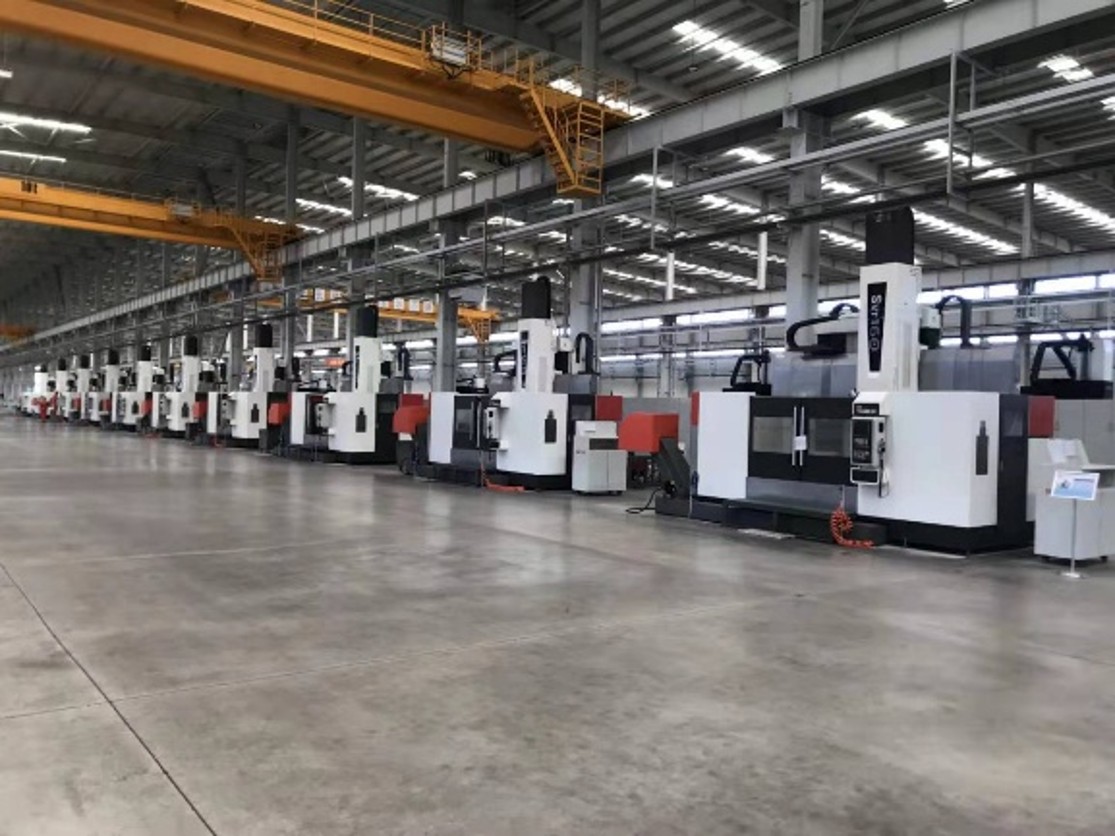

數控機床是精密制造、模具加工、汽車結構件等的核心母機，坐標軸線性定位精度、重復定位精度、反向間隙精度直接決定最終零件尺寸、公差與一致性。機床出廠、大修后、長期服役磨損、進給軸會產生系統性定位誤差；行業驗收、出廠質檢、精密加工認證均需遵循國標機床精度檢驗標準，完成定位精度檢測與誤差補償，保障精度達標、穩定量產。

GB/T 17421.2-2023機床檢驗通則 第2部分：數控軸線的定位精度和重復定位精度的確定明確規定了采樣間隔、往返雙向測量，測定定位誤差、重復定位誤差、回程誤差（反向間隙）等的定義等，作為機床驗收、質檢、溯源依據。

機床加工中坐標軸換向時，傳動鏈存在機械空程、彈性變形、預緊不足、磨損間隙，指令位移和實際位移存在差值，即反向間隙，可能會造成輪廓失真、表面毛刺、尺寸漂移、圓度誤差；批量加工尺寸一致性變差；長期使用后，間隙持續變大，精度持續劣化，無法滿足精密零件公差要求。傳統的檢測手段百分表抽檢精度有限、無法全行程連續測量、數據不全，無法做分段精準補償。

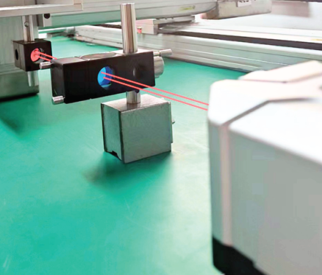

激光干涉儀是以激光波長作為長度基準，利用光干涉原理實現超高精度位移測量的精密計量儀器，配套線性鏡組、環境補償模塊、專業校準軟件，可完成全行程線性定位精度、重復定位精度、反向間隙、直線度等幾何誤差檢測與誤差補償參數生成。能夠生成誤差表寫入數控系統，實現軟件修正，將全行程定位精度整體提升，滿足國標精度等級指標，保障批量精密加工穩定性。

二、可解決問題

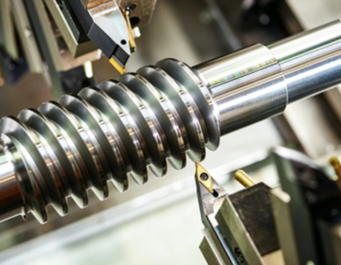

• 全行程線性定位精度檢測與補償：按照國標 / ISO 標準自動雙向逐點測量 X/Y/Z 軸全行程誤差曲線，生成分段螺距補償參數，消除絲杠累積非線性誤差，提升全程定位精度。

• 反向間隙精準檢測與補償：精確測量全行程不同位置回程誤差，區分基礎恒定反向間隙與非線性回程誤差，設置基礎反向間隙補償參數 + 分段補償。

• 環境誤差修正：實時采集溫度、氣壓、濕度，自動修正激光波長，消除環境因素帶來的測量誤差，保證測量結果符合計量溯源要求、滿足國標檢測規范。

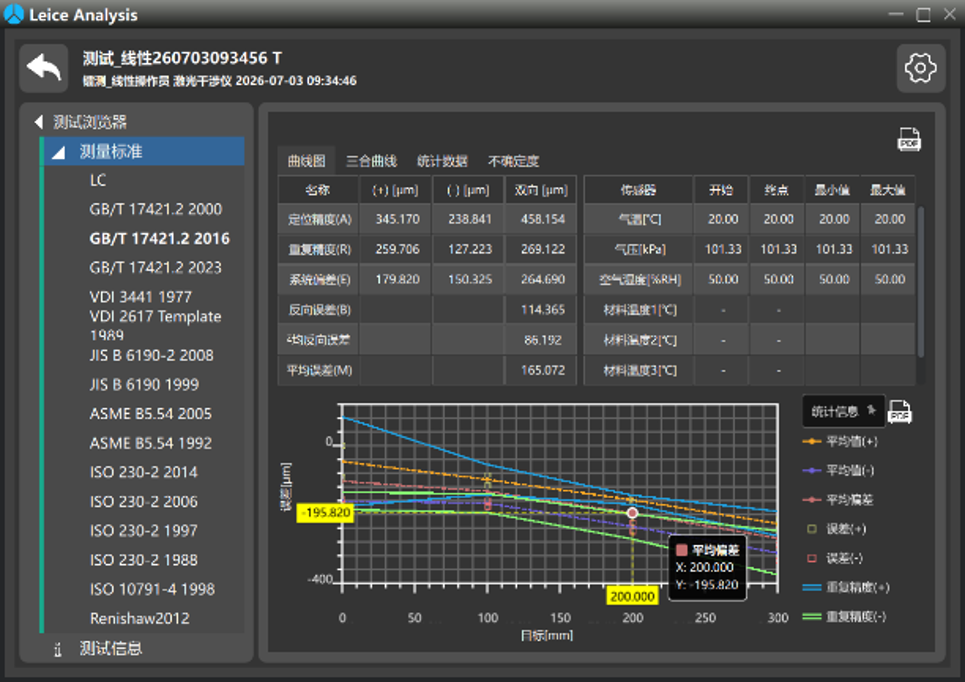

• 出具合規檢測報告：生成符合國標格式的精度檢測報告，用于機床出廠驗收、第三方質檢、設備年檢、精密產線準入審核。

• 機床狀態診斷：發現絲杠磨損、導軌扭曲、伺服動態異常、熱漂移問題，指導大修、預緊調整與定期校準維護。

三、核心優勢

• 超高測量精度：以激光波長為長度基準，精度可達納米級，遠優于百分表、光柵抽檢，可完成全行程高密度逐點誤差采集，精準刻畫非線性誤差曲線。

• 全行程動態測量 + 自動補償文件生成：軟件可直接生成對應數控系統格式補償參數，U 盤導入系統，實現分段螺距補償、雙向反向間隙補償，區別于單點整體補償，精度提升效果更好。

• 環境自適應補償系統：實時修正空氣折射率誤差，保證長行程測量準確性，滿足國標空載精度測試條件。

• 計量溯源合規：可通過計量院校準，出具符合國標格式檢測報告，適配加工中心、龍門機床、磨床、鉆攻中心等各類數控機型。

四、典型應用

1.立式 / 臥式加工中心全軸線性精度校準與螺距補償

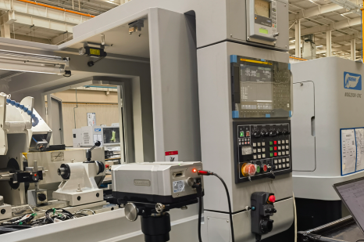

應用場景：模具加工、精密結構件、年度精度校準、大修搬遷后校準；定位精度測試，生成全行程螺距補償表，寫入數控系統，修正 X/Y/Z 軸非線性定位誤差，同時測定并設置基礎反向間隙補償參數，改善精度。

2.大型龍門銑床 / 五軸機床長行程精度校準

長行程龍門機床絲杠累積誤差、熱變形誤差突出，常規校準難以保障兩端精度；激光干涉儀完成全行程長軸連續測量，做多段分段螺距補償，同時監測長軸溫度漂移誤差，配合長期周期性校準，保障大型結構件整體尺寸精度。

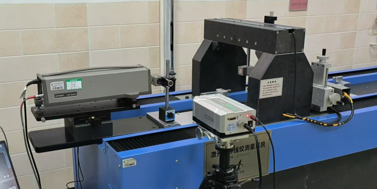

3.精密磨床 / 慢走絲機床微米級精度校準

超高精度精加工機床（±0.001mm 級別公差），定期用激光干涉儀做線性精度+回程誤差校準，消除微小反向間隙漂移，保證連續磨削、線切割尺寸穩定性，適配精密模具、半導體零部件加工。

4.機床加工行業應用案例

某精密零部件加工廠 VMC850 立式加工中心（FANUC 系統，X 軸行程 800mm），用于汽車新能源結構件鋁合金精密銑削加工；機床使用 3 年，絲杠磨損、熱變形累積誤差明顯：

現狀問題：批量產品關鍵尺寸波動 ±0.03mm，持續出現接刀臺階，合格率僅 85%；原整體補償精度不足，未做全行程分段螺距補償；機床年度質檢無法滿足 GB/T 18400.4 精密級加工中心定位精度指標；基礎反向間隙約 35μm，換向誤差顯著。

使用激光干涉儀修正后：X 軸全行程定位精度達到精密級指標，重復定位精度達標，反向間隙誤差顯著降低，提升良率至 99.5% 以上，通過年度精度驗收。

五、總結

激光干涉儀不只是單純的測量工具，更是數控機床精密精度閉環校準的核心計量設備：以國標機床精度檢驗標準為依據，精準量化全行程線性定位誤差、非線性螺距誤差、反向間隙回程誤差，配合數控系統分段螺距補償功能，系統性修復機床進給軸精度缺陷；兼顧精度提升、生產良率提升、質檢合規三大訴求，是精密機床全生命周期精度管控的優質方案。
